Танки: Pz-II

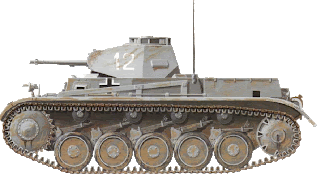

Легкий танк Pz-II
Легкий танк PzKpf II - фотографии

Посетить фотогалерею
ТТХ:
Боевая масса 9.3 т.
Длина 4.81 м
Ширина 2.22 м
Высота 1.99 м
Экипаж 3 чел.
Вооружение автомат 20-мм
пушка KwK30
Боекомплект снаряды: 180
патроны: 2250
Броня лоб.к. 14,5 мм
Броня лоб.б. 14,5 мм
Двигатель карбюр. "Майбах"
Скорость 40 км/ч
Запас хода 200 км
Своим появлением обязан скорее всего Г. Гудериану. Именно он желал видеть в будущих танковых дивизиях сравнительно легкий танк с противотанковым вооружением. Такая машина массой 10 т в июле 1934 г. была заказана фирмам "Крупп-Грузон", "Геншель" и MAN. Танк с 20-мм пушкой предназначался для использования в качестве разведывательного и замены пулеметного Pz Kpfw I. До тех пор пока не были сняты ограничения Версальского договора, он официально создавался как сельскохозяйственный трактор LaS 100.

Первые прототипы из неброневой стали были готовы в октябре 1935 г. Ни один проект полностью не устраивал заказчика, и в производство была передана комбинированная машина: шасси от фирмы MAN, корпус и башня - от "Даймлер-Бенц". С мая 1936-го по февраль 1937 г. было изготовлено 75 танков. Все они имели ходовую часть из шести опорных катков малого диаметра, сгруппированных в три тележки на борт. Боевая масса составляла 7,6 т. Эта партия в свою очередь делилась на три подмодификации - a/1, a/2 и a/3, в каждой по 25 машин. Между собой в общем плане они отличались несущественно, но в то же время выполняли роль испытательного стенда для проверки отдельных технических решений. Так, Pz Kpfw II Ausf a/2 получили вместо литого сварной ленивец и противопожарные стенки моторного отделения. Танки Pz Kpfw II Ausf a/3 имели увеличенный радиатор системы охлаждения и усиленные пружины подвески.
Весной 1937 г. было выпущено 25 машин Pz Kpfw II Ausf b с усовершенствованной трансмиссией и ходовой частью (новое направляющее колесо, широкие опорные катки и поддерживающие ролики). Попутно установили более мощный мотор, который значительно лучше вентилировался и охлаждался. Масса танка возросла до 7,9 т. Ставшую затем классической для этого типа танков ходовую часть из пяти опорных катков среднего диаметра на индивидуальной подвеске в виде четвертьэллиптических рессор обкатывали на 25 машинах Pz Kpfw II Ausf с фирмы "Геншель"1.

Серийные танки стали производить с марта 1937 г. До апреля 1940 г. было выпущено 1088 машин модификаций А, В и С. В принципе это была одна и та же конструкция с закругленной носовой частью корпуса. Различие состояло лишь в расположении и размерах смотровых щелей и используемых прицелах. Броневая защита, как показала польская кампания, оказалась довольно слабой. Даже лобовая броня легко пробивалась из польского противотанкового ружья Ur. Ее в спешном порядке усилили методом экранировки - накладкой дополнительных 20-мм пластин.

С мая 1938-ro по август 1939 г. фирмы "Даймлер-Бенц" и MAN выпустили для танковых батальонов легких дивизий 143 так называемые быстрые машины (Schnellkampfwagen). По сути, это уже были следующие модификации танков - D и Е. От предыдущих они существенно отличались ходовой частью типа Кристи, имевшей по четыре больших опорных катка без поддерживающих роликов. Подвеска катков индивидуальная торсионная. Корпус также значительно перекомпонован. Без изменений осталась лишь башня с вооружением. 140-сильный двигатель "Майбах" HL62TRM сообщал танку скорость 55 км/ч. Боевая масса составила 10 т, запас хода - 200 км. Бронирование: лоб корпуса - 30 мм, борт корпуса и башня - 14,5 мм.

В 1940 г., стремясь расширить возможности этого типа машин, на базе шасси текущего производства решили строить огнеметные танки. Вплоть до лета 1942 г. произвели 112 машин и еще 43 переделали из линейных в ходе капитального ремонта. В уменьшенной башне устанавливался 7,92-мм пулемет. Два огнемета в бронеголовках размещались по передним углам корпуса. В горизонтальной плоскости они наводились в секторе почти 180o и могли произвести 80 огнеметаний продолжительностью 2 - 3 с на дальность 35 м. Боевая масса Pz Kpfw II Flamm Ausf А и В (Sd Kfz 122), известных также под названием "Фламинго" ("Flamingo"), достигала 12 т. Запас хода составил 250 км. Экипаж остался прежним - три человека. Несколько увеличилась толщина брони: до 30 мм в лобовых деталях башни и корпуса, 20 - 25 мм на бортах Но этого оказалось недостаточно: из-за малой дальности огнеметания огнеметным танкам приходилось слишком близко подходить к траншеям противника и они несли большие потери. Приняв боевое крещение в июне 1941 г. на советско-германском фронте, они в конце концов были переоборудованы в самоходные установки.

Pz Kpfw II Ausf F - практически последняя массовая модификация "двоек". 524 машины были выпущены с марта 1941-го по декабрь 1942 г. (в дальнейшем строились исключительно самоходные установки на базовом шасси). Их главное достоинство по сравнению с предыдущими образцами - усиленная броневая защита. Теперь носовая часть корпуса выполнялась из 35-мм листа с наклоном 13o к вертикали. Верхний 30-мм лист имел наклон 70o. Изменились форма ленивца и конструкция подбашенной коробки. В ее лобовом листе, установленном с наклоном 10o, справа канавкой имитировалась смотровая щель. Командирская башенка имела восемь перископов.

Pz Kpfw II в начале Второй мировой войны составляли 38% танкового парка вермахта. В боях они оказались слабее по вооружению и бронированию практически всех танков аналогичного класса: польских 7TP, французских R35 и Н35, советских Т-26 и БТ. Но все равно производство Pz Kpfw II, существенно сократившееся в 1940 г., в последующие два года резко возросло. До накопления в необходимых количествax Pz Kpfw III и Pz Kpfw IV легкие машины продолжали оставаться основной техникой в танковых частях и подразделениях. Лишь в 1942 г. их вывели из состава танковых полков и частично использовали либо в штурмовых артиллерийских бригадах, либо на второстепенных участках фронта. Все в больших количествах танковые шасси после ремонта передавались под монтаж самоходных установок.

На немногочисленных экспериментальных танках (двенадцать VK901, четыре VK1301, двадцать два VK1601) отрабатывались оригинальные технические решения. Так, готовясь к вторжению в Англию, немецкие конструкторы разработали для Pz Kpfw II навесные понтоны с винтами. На плаву опытные машины развивали скорость до 10 км/ч при волнении моря 3 - 4 балла. Попытки кардинально увеличить скорость и усилить бронирование так и не были завершены.


Статистика производства Panzer II





Модель
ПериодШасси
PzKpfw II
Ausf a1конец 1935
05/1936

10


75

Ausf a205/1936
02/1939

25
Ausf a305/1936
02/1939

50
Ausf b02-03/1937
25

25
Ausf c
1937

1900

1113
Ausf A1938-401000
Ausf B1938-402000
Ausf C1938-401000
Ausf D1938-4180043
Ausf E1938-41200
Ausf F1940-431400524
Ausf G1/G3/G4 (nA)
(VK 901)
04/1941
02/1942
75
(12 завершённых)
12
Ausf H (nA verst)
(VK 903)
09/19411 прототип-
Ausf J (nA verst)
(VK 1601)
04-12/194222-2522
Leopard (VK 1602)03/1942
01/1943
1 незаконченный
прототип
-
Ausf M (nA verst)
(VK 1301)
08/194244
Ausf L (Luchs) (VK 1303)09/1943
01/1944
104104

Боевое применение



На 1 сентября 1939 года немецкие войска располагали 1223 танками этого типа За время польской кампании вермахт потерял 259 машин, однако безвозвратные потери составили только 83 единицы.
К началу наступления на Западе 10 мая 1940 года панцерваффе располагали 1110 танками типа Pz.II, из них 995 находились в боеготовом состоянии. В составе десяти танковых дивизий, выделенных для проведения кампании, было 920 Pz.II. Во французской кампании были потеряны 240 машин.
Танки Pz.II 2-й, 5-й, 8-й, 9-й, 11-й и 14-й танковых дивизий принимали участие в боевых действиях в Югославии и Греции. Всего было задействовано 260 машин, из которых безвозвратно потеряно 13.

На 1 июня 1941 года Panzerwaffe имели 1 074 таких танка, из которых в операции против СССР было задействовано 825 обычных и 84 огнеметных машин. В течение 1941 года на Восточном фронте было потеряно 424 танка. Pz.II использовались вплоть до 1943 года. В операции «Цитадель» приняло участие 70 Pz.II. В марте 1945 года в войсках насчитывалось 145 единиц танков этого типа.
